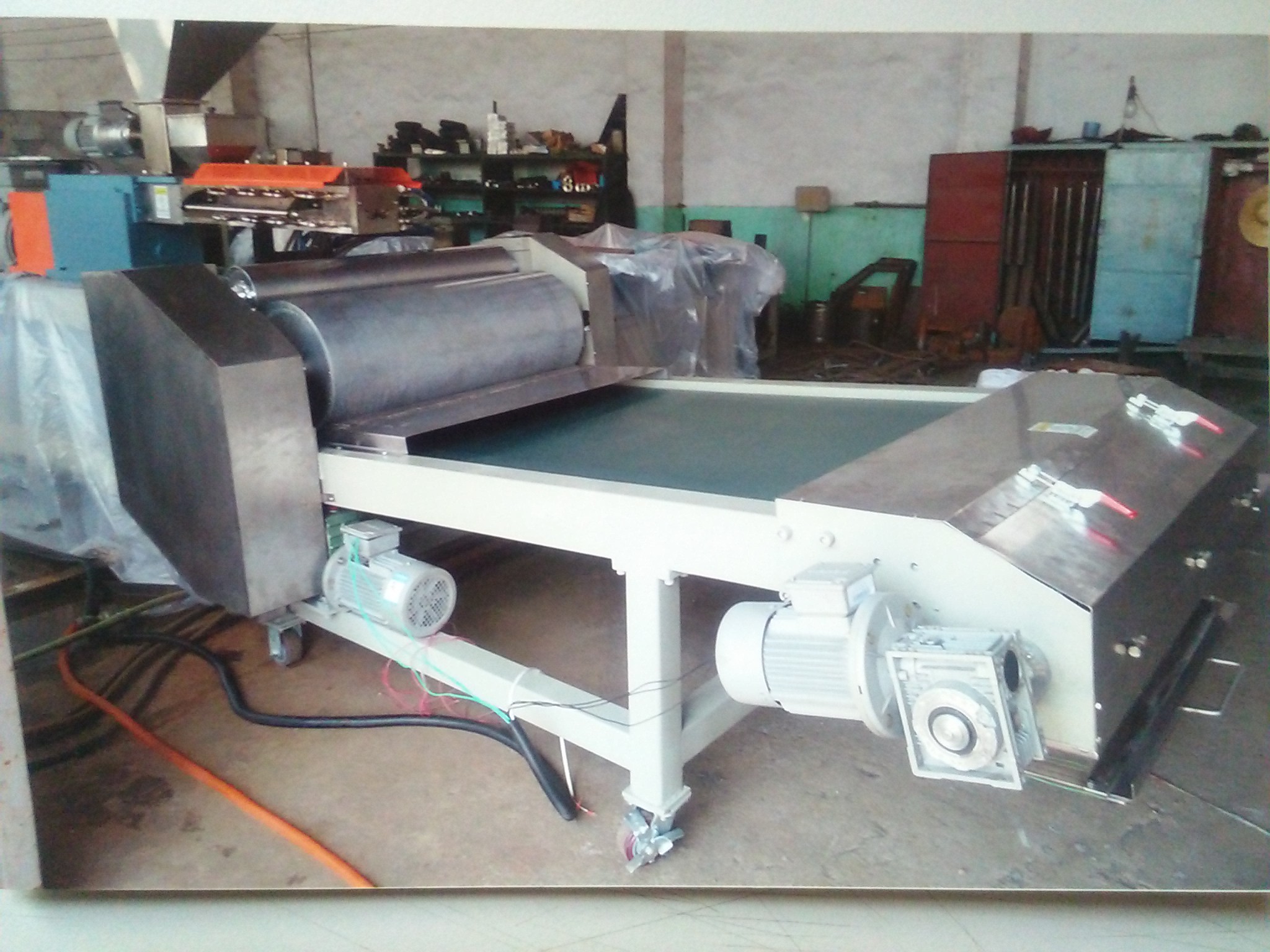

Courroie de refroidissement de type compact d'unité centrale à grande vitesse en acier à grande vitesse

Résumé
La série PFY est une sorte de bande de refroidissement compacte, un bruit minimum et une longue durabilité et une structure élégante et compacte sont l'avantage, et la finition est très bonne et le petit espace de travail et l'efficacité est très élevée, ils sont utilisés pour la production de revêtements en poudre.
  • PFY
  • TOPSUN
  • 8477
Quantité:

Pièce d'écrasement

La partie concasseuse est composée d'un moteur avec 0,75 kW (PFY-210) et d'un motoréducteur. Le rouleau de concassage est fait de dents de peignage en acier qui peuvent écraser les flocons en petits morceaux. Cette pièce est dangereuse, le couvercle de sécurité et l'interrupteur de sécurité sont utilisés, une fois le couvercle ouvert, l'interrupteur de sécurité coupera l'alimentation du moteur d'entraînement. Pour assurer la sécurité, l'interrupteur de sécurité est de type ouvert positif et combiné avec un relais de sécurité. Le degré de protection peut être Cat.3 selon EN 954-1. La sortie de la courroie de refroidissement est protégée par une grille 20 × 20 pour empêcher la main de toucher le rouleau de broyage. La grille est en acier inoxydable de Ф3 mm.

(2) Afin de garantir la sécurité des opérateurs, la machine adopte le couvercle de protection en boucle fermée, c'est-à-dire que la position de rotation des rouleaux et la position d'écrasement sont protégées par une plaque en acier inoxydable comme couvercle de sécurité, la bande transporteuse de type chenille est comme mentionné ci-dessus et conservez le trou en verre organique, à partir de ce trou, vous pouvez regarder l'état des matériaux en flocons et ajuster l'état de compression. Sur la porte marche / arrêt du couvercle de protection du rouleau, l'interrupteur de type à coupure forcée est installé et il est connecté au relais de sécurité I dans l'armoire de commande électrique, si la porte du couvercle de protection du rouleau est ouverte, il sera instantanément hors tension afin de protéger la sécurité des opérateurs. Sur la position marche / arrêt du couvercle de coupure, l'interrupteur de coupure forcée est également installé, il est connecté au relais de sécurité II dans l'armoire de commande, si le couvercle de protection de rupture est ouvert, il sera instantanément hors tension, le disjoncteur arrêtera l'opération pour garantir la sécurité des opérateurs. Concernant ce point, merci de bien le faire savoir aux utilisateurs.

(3) Quatre roulettes sont équipées d'une courroie de refroidissement et deux roulettes ont le dispositif de freinage, de sorte que cela vous apportera une grande commodité, lorsque vous les déplacez et les ajustez dans la position appropriée, vous devez verrouiller le dispositif de freinage pour empêcher la courroie de refroidissement avancer et reculer.

(4) En ce qui concerne le mode de refroidissement de la bande de refroidissement, il est recommandé d'adopter l'eau de circulation de refroidissement à moins de 10 degrés C, ici nous pouvons vous recommander d'utiliser le refroidisseur d'eau pour refroidir rapidement les rouleaux et la bande transporteuse de type chenille en fonctionnement, cela améliorera considérablement le rendement et apportera à la bande de refroidissement une efficacité maximale.En attendant, si vous pouvez souffler l'air de refroidissement sur la bande transporteuse, le résultat est bien meilleur, ceci est pour votre référence uniquement.

(5) L'installation du couvercle de protection et la position d'installation de l'interrupteur de sécurité, veuillez vous référer au diagramme d'assemblage de la courroie de refroidissement-I, plus de détails pour la courroie de refroidissement, veuillez vous référer à la machine sur place.
